Gamme de fabrication en atelier CNC : contenu et exemple

Une gamme de fabrication bien faite change vite le quotidien d’un atelier CNC. Elle dit à l’opérateur quoi faire, dans quel ordre, avec quel outil et quel programme. Elle sert aussi de base au chiffrage des devis, et elle permet de comparer le temps prévu au temps réellement passé sur la machine. On parle aussi de gamme opératoire : dans beaucoup d’ateliers, c’est le même document. Sans gamme claire, les écarts de cycle, les contrôles oubliés et les réglages faits de mémoire finissent par coûter cher. Ce guide explique ce qu’elle doit contenir, donne un exemple complet sur une pièce tournée, puis montre comment la garder proche de la réalité de l’atelier.

En bref :

• Une bonne gamme ne se limite pas à une liste d’opérations. Elle indique aussi la machine, l’outillage, les paramètres, les contrôles et les temps standard.

• Le temps calculé par le programme est une bonne base, mais il est presque toujours plus court que le temps réel. Il ne compte ni la manutention, ni le contrôle, ni l’attente.

• Pour démarrer, testez la gamme sur une pièce représentative pendant une à deux semaines, notez les écarts, puis corrigez la version standard avant de passer aux autres pièces.

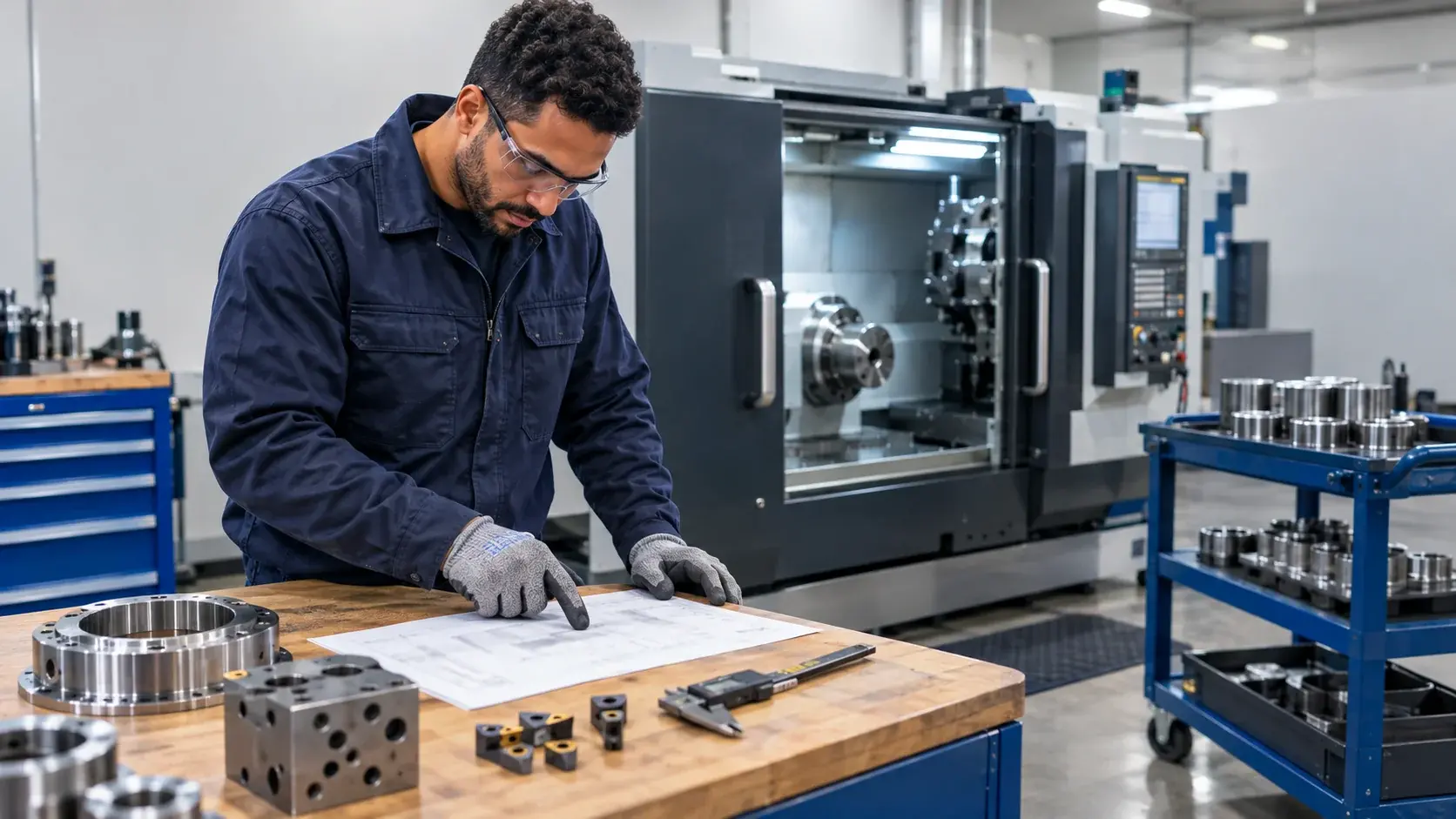

Qu’est-ce qu’une gamme de fabrication en atelier CNC ?

Ce que contient une gamme

La gamme de fabrication est le document qui décrit, dans l’ordre, tout ce qu’il faut faire pour produire une pièce conforme. Pour chaque opération, elle indique la machine, le montage, l’outil, le programme CNC, les réglages utiles et les contrôles à faire.

Concrètement, une gamme contient en général :

• la référence de la pièce et la version du plan (l’indice de révision) ;

• la matière brute et ses dimensions de départ ;

• les opérations dans l’ordre : débit, tournage, fraisage, perçage, ébavurage, contrôle ;

• la machine prévue : tour 2 axes, centre 3 axes ou machine bi-broche ;

• le numéro d’outil, le porte-outil et les correcteurs ;

• les paramètres d’usinage, comme S pour la vitesse de broche et F pour l’avance ;

• le programme CNC : le fichier G-code, ou le numéro du fichier de FAO (le logiciel qui sert à programmer la pièce) ;

• les temps estimés, séparés si possible entre réglage, cycle machine et travail de l’opérateur ;

• les contrôles qualité : la cote à vérifier, l’instrument de mesure et la fréquence.

La gamme est la référence commune entre les méthodes, la production, la qualité et la planification. Elle relie le temps de cycle calculé au bureau au temps réellement observé à la machine.

Gamme de fabrication, gamme opératoire et mode opératoire

Ces termes se recoupent, et leur usage change d’un atelier à l’autre. La gamme de fabrication répond à la question : « dans quel ordre fait-on quoi, sur quelle machine, et en combien de temps ? ». Le terme gamme opératoire désigne souvent la même suite d’opérations, parfois avec plus de détails pour chaque poste. Le mode opératoire va encore plus loin : il explique comment faire le geste ou la manipulation pour une opération donnée.

Un exemple simple :

• la gamme indique : opération 30, perçage Ø12 sur centre vertical, outil T08, programme P1542, contrôle à 100 % de la profondeur ;

• le mode opératoire explique comment brider la pièce, quel zéro prendre, quelle face orienter et dans quel ordre contrôler.

Ne confondez pas la gamme avec l’ordre de fabrication (OF). L’OF lance la production d’une quantité donnée de pièces, avec une date, une priorité et un numéro de lot. La fiche d’instruction peut compléter l’ensemble avec des consignes en images ou des consignes qualité.

Les éléments essentiels d’une gamme pour pièces usinées

L’ordre des opérations

Une bonne gamme commence par un ordre clair. Chaque opération a un numéro, un nom compréhensible et une place logique dans le parcours de la pièce. Le but n’est pas d’écrire pour écrire : c’est d’éviter les reprises, les montages à l’envers et les questions au poste.

Une base solide contient au minimum :

• la référence de l’article, la version du plan et la matière ;

• le numéro d’opération (10, 20, 30…), qui laisse de la place pour ajouter une étape plus tard ;

• ce qu’on fait : dressage, ébauche extérieure, rainurage ou contrôle intermédiaire ;

• la machine ou la cellule prévue ;

• le temps standard de l’opération ;

• le poste d’où vient la pièce et le poste où elle part, quand elle change de machine.

Cet ordre sert aussi au chiffrage : une opération mal découpée cache souvent du temps perdu. Le lien entre la gamme et le devis est détaillé dans l’article sur le chiffrage d’un devis d’usinage à partir des temps standard.

L’outillage et les réglages de la machine

Une gamme qui ne mentionne pas l’outillage finit vite couverte de notes au stylo, et ces notes ne sont presque jamais mises à jour. Il faut donc écrire les informations qui évitent les allers-retours entre le programme, le magasin d’outils et le poste de l’opérateur :

• le numéro d’outil et sa désignation ;

• le type d’outil : plaquette, foret carbure, fraise 3 tailles, barre d’alésage ;

• le support ou porte-outil ;

• les correcteurs à utiliser ;

• le numéro du programme, du sous-programme ou du fichier de FAO.

Paramètres, contrôles qualité et critères d’acceptation

La gamme ne remplace pas le plan. Elle rappelle ce qui guide la fabrication et le contrôle. C’est aussi là que se fixent les temps standard et la stabilité de la fabrication.

• Paramètres machine utiles : avance, vitesse, profondeur de passe, lubrification.

• Contrôles pendant la fabrication, cotes et états de surface à surveiller.

• Instruments de mesure : pied à coulisse, micromètre, tampon, comparateur, rugosimètre.

• Critères d’acceptation, fréquence des contrôles et réaction en cas d’écart.

Les oublis les plus fréquents sont le bridage et le repérage de la pièce, la position du zéro pièce, les risques de déformation après l’ébauche, et l’ébavurage ou le lavage à faire avant le contrôle.

Pour relire une gamme, posez-vous quatre questions :

• Peut-on lancer la pièce sans appeler le préparateur ?

• Les temps viennent-ils du programme de FAO ou d’une estimation faite à la main ?

• Les contrôles intermédiaires arrivent-ils assez tôt pour éviter une série de rebuts ?

• Les variantes de matière ou de dimension sont-elles bien séparées ?

Exemple concret : gamme de fabrication d’une pièce tournante

La pièce

Prenons une bague épaulée en acier, découpée dans une barre de Ø60 mm, avec une longueur finie de 42 mm. Il faut dresser la face, ébaucher l’extérieur, finir le diamètre et l’épaulement, percer au centre, reprendre la face opposée, puis contrôler. L’objectif est de produire une petite série de façon régulière, sans surcharger l’opérateur.

La feuille d’opérations (exemple illustratif)

Les temps ci-dessous sont inventés : ils montrent la structure d’une gamme, pas des valeurs de référence.

Pour trouver le cycle total, on additionne les temps des opérations : 0,5 + 0,8 + 1,6 + 0,9 + 0,7 + 1,0 + 0,6 = 6,1 minutes par pièce. Le réglage de 45 minutes ne se compte qu’une fois par lot : sur un lot de 100 pièces, il ajoute environ 0,45 minute par pièce.

Le temps réel sera plus long que ces 6,1 minutes. Il faut y ajouter la prise de la pièce et la fermeture du mandrin, le changement d’outil s’il n’est pas compté dans la FAO, le soufflage, le contrôle du premier article et l’évacuation de la pièce finie.

Calcul du temps de coupe d’une passe

Prenons une passe de finition sur 40 mm de long, avec une avance de 0,20 mm par tour et une broche à 1 200 tours par minute. La vitesse d’avance est :

0,20 mm × 1 200 tr/min = 240 mm/min

Le temps de coupe pour 40 mm est donc :

40 mm ÷ 240 mm/min = 0,167 min, soit environ 10 secondes

Ajoutons 3 secondes d’approche et 4 secondes de retrait : cela fait 17 secondes pour cette passe. Mais ce n’est qu’un morceau du cycle. Le temps calculé par la FAO ou le G-code reste une base, pas la vérité complète. Sur des séries répétitives, l’écart avec le temps réel reste souvent faible. Sur de petites séries avec reprises, contrôles fréquents ou réglages en cours de production, il peut être bien plus grand.

Garder la gamme fidèle au temps réel

D’où viennent les temps réels

Pour comparer la gamme à ce qui se passe vraiment à l’atelier, on s’appuie en général sur trois sources :

• Le programme CNC ou le fichier de FAO, qui donne un temps de coupe théorique. La méthode est détaillée dans le guide pour extraire les temps de cycle du G-code.

• Les signaux de la machine : début et fin de cycle, broche en marche, porte ouverte, alarme. Ils donnent le temps machine réel, sans que l’opérateur ait à saisir quoi que ce soit. Voir le dossier sur le suivi des temps de cycle CNC.

• La saisie à la machine, pour ce que la machine ne peut pas deviner : sur l’écran du poste, l’opérateur indique dans JITbase le motif d’un arrêt (réglage, attente de matière, contrôle) et confirme les tâches faites.

Un dernier point : les heures enregistrées par la machine et celles des OF doivent pouvoir être comparées dans l’ERP (le logiciel de gestion de l’entreprise) ou le MES (le logiciel de suivi de l’atelier). Sinon, les écarts calculés ne veulent plus rien dire.

Le temps masqué et la charge de l’opérateur

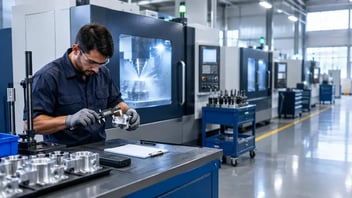

Le programme ne montre pas tout ce que fait l’opérateur autour de la machine : charger et décharger, ébavurer, mesurer, nettoyer les copeaux, attendre de la matière, reprendre après une alarme. Une partie de ce travail se fait pendant que la machine tourne : c’est le temps masqué. Tant qu’il tient dans le cycle de la machine, il ne ralentit rien. Dès qu’il dépasse, c’est la machine qui attend l’opérateur. Le sujet est traité en détail dans l’article sur les tâches opérateur en temps masqué.

Un opérateur surveille souvent plusieurs machines. Son temps ne se rattache donc pas toujours à une seule opération. Pour répartir ce temps entre surveillance, manutention et intervention directe, voyez comment mesurer la charge opérateur.

Corriger la gamme après une à deux semaines de production

Revoyez la gamme après une à deux semaines de production réelle, pas six mois plus tard. À ce moment-là, les opérateurs savent déjà où ça coince : outil mal choisi, ordre des contrôles peu pratique, temps standard trop optimiste, bridage mal décrit. La correction reste simple :

1. Comparer le temps du programme, le temps machine observé et le temps complet de l’opération.

2. Valider les écarts avec un opérateur et le responsable d’atelier.

3. Corriger la gamme, le temps standard et, si besoin, le programme.

4. Enregistrer une nouvelle version avec un indice et une date.

Quel support pour vos gammes : papier, Excel, logiciel de gestion ou dossier technique ?

Il n’existe pas de support idéal. Le bon choix dépend du nombre de pièces que vous fabriquez, de votre niveau d’équipement informatique et du besoin de garder un historique des versions. Voici les quatre options les plus courantes :

• Le papier : très simple et peu coûteux. Mais les modifications se perdent vite, plusieurs versions circulent, et rien n’est relié à l’ERP.

• Excel : simple à mettre en place et facile à modifier. Les données restent correctes si une personne tient le fichier à jour, mais la liaison avec l’ERP est limitée.

• L’ERP ou le MES : la mise en place demande plus de temps. Les données sont fiables si l’atelier suit la discipline de mise à jour, et la gamme alimente directement les OF et la planification.

• Le dossier technique (le système qui gère les plans et leurs versions, appelé PLM) : très bon pour garder les documents à jour. Le lien avec l’ERP dépend de la façon dont les logiciels sont installés dans l’entreprise.

Un petit atelier peut très bien commencer avec Excel ou un PDF, à condition de bien gérer les versions. Un atelier plus chargé, avec beaucoup d’encours (les pièces en cours de fabrication), gagne souvent à relier la gamme, les OF et les retours du terrain.

Maintenir et améliorer vos gammes de fabrication

Qui crée, qui valide, qui modifie

Une gamme qui n’est pas tenue à jour devient une source d’erreurs. Il faut une règle simple : qui crée, qui valide, qui modifie, et quand. Sans cette règle, plusieurs versions circulent et plus personne ne se fie au document. Une liste de contrôle utile :

• la version et la date sont visibles ;

• le lien avec le plan et le programme est clair ;

• le temps standard a une source connue ;

• toute modification de la fabrication déclenche une relecture de la gamme ;

• les retours de la qualité remontent jusqu’à la gamme ;

• les arrêts importants et les changements d’outil déclenchent une vérification.

Petites améliorations et retours des opérateurs

Les meilleures améliorations viennent souvent de petites corrections répétées : supprimer une prise de cote inutile, rapprocher un outil, simplifier le bridage, inverser deux opérations. Rien de spectaculaire, mais l’effet s’additionne.

Une gamme vaut ce que valent ceux qui l’utilisent. Si l’opérateur ne signale pas un écart, ou si le bureau des méthodes n’écoute pas ses retours, le document se fige et ne ressemble plus à la réalité. Un bon retour tient souvent en une phrase : le contrôle de l’opération 30 fait perdre du temps et serait mieux placé après la finition, ou la prise de pièce indiquée ne laisse pas assez de matière pour la reprise en mors doux.

Gamme de fabrication et logiciel de gestion (ERP/MES) : que transmettre ?

L’ERP est le logiciel de gestion de l’entreprise (commandes, achats, stocks, facturation). Le MES suit la production à l’atelier. Si votre gamme doit alimenter l’un des deux, certaines données méritent d’être bien rangées :

• le numéro unique de la pièce et la version du plan ;

• le numéro d’opération et la machine prévue ;

• le temps standard, séparé si possible entre réglage, cycle et main-d’œuvre ;

• l’outil ou le groupe d’outils, et le numéro du programme CNC ;

• les points de contrôle et leur statut qualité.

Le plus difficile n’est pas d’envoyer des données, mais d’envoyer les bonnes, avec le bon niveau de détail. Une opération trop large empêche d’analyser les écarts. Une opération trop découpée devient impossible à suivre. Pensez aussi aux variantes (matière, longueur, mors, version du client) : si elles ne sont pas séparées, les temps standard se mélangent.

Pour cadrer ce chantier, consultez le guide pour connecter le plancher de production à l’ERP et au MES et l’article sur le choix d’un logiciel de GPAO pour un atelier CNC (GPAO : gestion de production assistée par ordinateur). Quand les données sont alignées, une gamme à jour permet de recalculer la charge des machines, de classer un OF selon une durée réellement observée, de revoir un devis quand l’écart dure, et de calculer un coût de revient réel par OF.

Conclusion

Une gamme de fabrication bien tenue reste la base d’une production régulière. Elle permet d’estimer des temps standard crédibles et de comprendre les écarts en atelier CNC. En croisant le temps du programme, ce que vous observez sur le terrain et les mesures de la machine, vous obtenez une image bien plus juste du cycle réel et de la charge des opérateurs. Le plus efficace est souvent de démarrer sur une pièce pilote, de corriger la gamme rapidement, puis d’étendre la méthode aux autres pièces.
